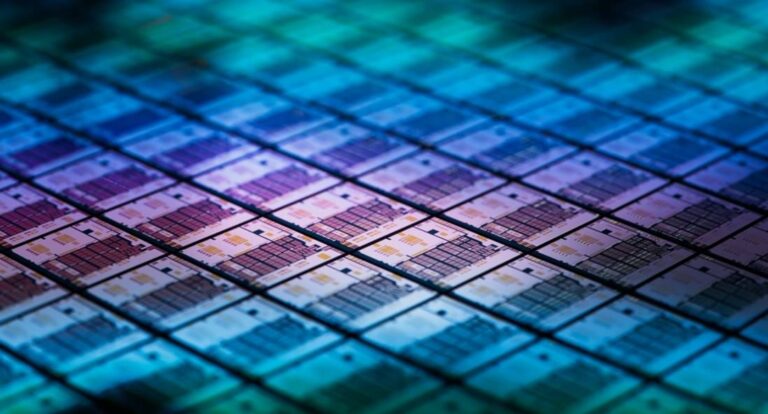

Pesquisadores desenvolveram um transístor de tunelamento quântico inovador, utilizando finas camadas bidimensionais de bismuto e seleneto de índio, que conseguiu operar com uma tensão de porta de apenas 160 milivolts. Este feito notável significa que o componente superou o tradicional limite físico de Boltzmann, abrindo novas perspectivas para a eletrônica. O dispositivo, fruto do trabalho de uma colaboração internacional encabeçada pela Universidade Politécnica de Hong Kong, demonstra uma eficiência energética muito superior à dos semicondutores atuais em condições normais de temperatura.
Esta inovação tecnológica oferece soluções tangíveis para a criação de componentes eletrônicos cada vez menores, cruciais para o avanço do processamento de dados e da inteligência artificial. O professor Jianhua Hao, que ocupa a cadeira de Física e Dispositivos de Materiais e lidera o Departamento de Física e Materiais na Universidade Politécnica de Hong Kong, ressaltou a importância da descoberta. Segundo ele, “ao empregar o tunelamento quântico, nosso transístor ultrapassa essa barreira fundamental, pavimentando o caminho para o desenvolvimento de circuitos integrados com consumo de energia extremamente baixo e alta performance, vitais para a próxima geração de chips de inteligência artificial e outras aplicações semicondutoras de ponta”.
Conhecida como a “tirania de Boltzmann”, esta limitação representa um obstáculo termodinâmico inerente à forma como a energia dos elétrons se distribui termicamente durante a emissão termoiônica. Para os transistores convencionais, como os MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors), essa condição estabelece um patamar mínimo de 60 milivolts por década de corrente para o chaveamento em temperatura ambiente. Em termos práticos, essa restrição impede que os fabricantes de chips comerciais diminuam a voltagem de operação sem o risco de gerar correntes de fuga indesejadas e superaquecimento, comprometendo a estabilidade e a vida útil dos circuitos.
Visando superar essa imposição estrutural, os pesquisadores exploraram o fenômeno do tunelamento quântico de elétrons. Nesse processo, as partículas subatômicas conseguem transpor uma barreira de potencial de forma quântica, em vez de depender de um salto térmico convencional. O bismuto, naturalmente um semimetal, foi transformado em um semicondutor ao ser produzido em camadas de espessura atômica bidimensional, utilizando a técnica de deposição a laser pulsado. Essa modificação permitiu um alinhamento preciso das bandas de energia com o seleneto de índio, outro semicondutor bidimensional, facilitando o transporte eficaz de cargas elétricas com tensões de alimentação significativamente reduzidas.
